复合材料存在各向异性、层间分层、纤维断裂、剪切屈曲、大应变率脆断、高温软化等复杂力学行为，传统单点测试手段难以捕捉层间应变差、局部损伤演化。新拓三维携XTDIC 三维DIC全场应变测量系统SAMPE国际复合材料展，DIC技术适用于编织复材、点阵复材、碳碳高温复材、高应变率冲击复材测试，并展示国产DIC技术在复材失效机理研究、结构优化中的落地应用。

一、DIC技术适配复合材料测试优势

复合材料纤维 - 基体异质结构导致变形高度不均匀，DIC三维全场测量技术完美匹配复材测试需求：

1、可视化全场应变梯度，精准定位层间剪切、纤维断裂、基体开裂、分层剥离等损伤位置；

2、兼容平面、曲面、镂空复杂拓扑复材结构，无需打磨、切割试样，无损完成测试；

3、区分不同铺层方向、纤维束区域应变差异，量化织物复材剪扩、起皱变形行为；

4、分产品机型覆盖常温静态、高速冲击高应变率、2000℃高温复材全测试场景；

5、自动提取关键点位移、层间应变差、裂纹扩展长度，输出标准化复材力学报告。

二、四大复合材料 DIC 典型测试应用

应用1：编织织物复合材料静态拉伸损伤观测

编织复材纤维交织结构存在明显应变不均匀性，加载过程易出现局部应力集中、纤维脱粘。DIC应变云图直观展示不同经纬向纤维束变形差异，捕捉应变峰值区域，量化编织结构失效临界载荷，为织物铺层设计、编织密度优化提供数据支撑。

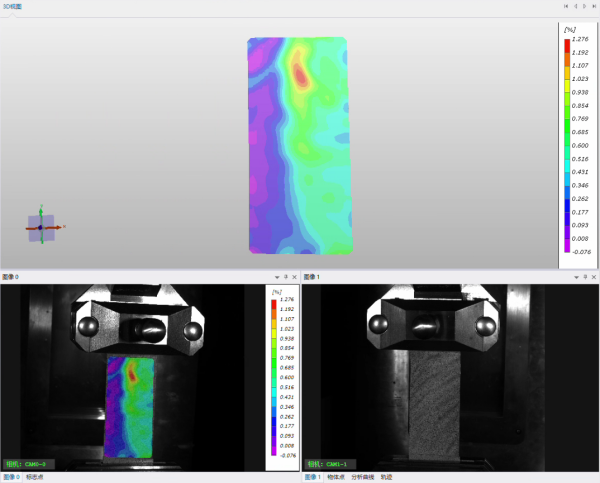

编织复材拉伸应变云图

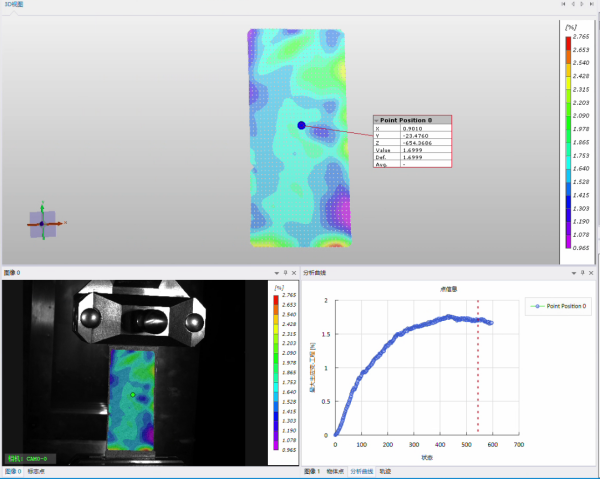

监测点应变演化曲线

应用2：镂空复杂拓扑复材结构变形分析

轻量化星形、蜂窝、点阵镂空复材结构受力存在多向拉伸、屈曲耦合变形，传统单点测量无法表征整体形变规律。DIC技术求解三维位移场，提取结构对角拉伸/压缩变形差值，精准识别结构薄弱拐角，优化轻量化拓扑构型。

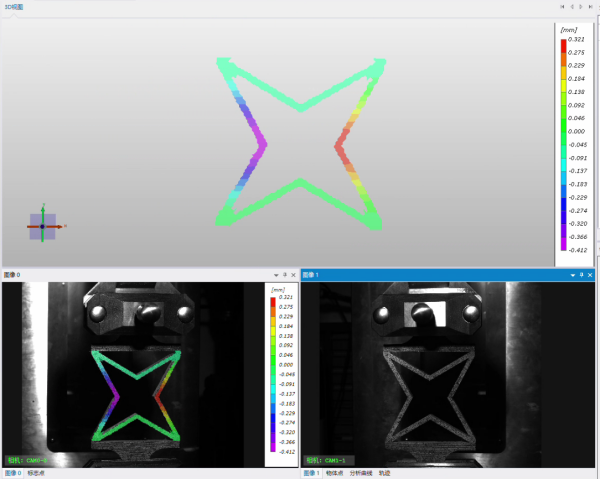

星形复材X向位移云图

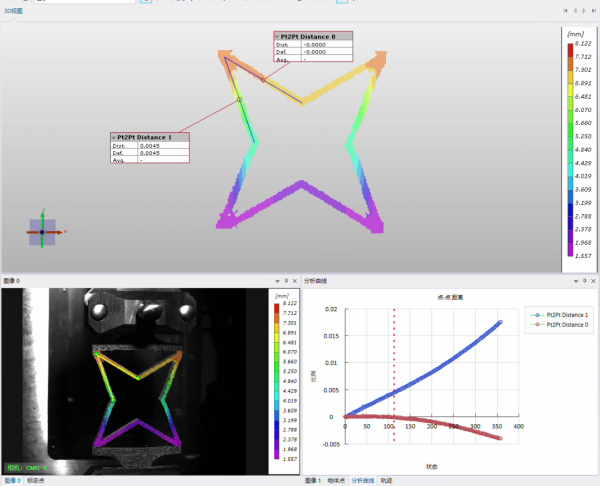

对角点位距离变化曲线

应用3：复合材料高应变率高速冲击瞬态破坏测试

航空复材抗鸟撞、抗冲击性能是结构安全核心指标，高应变率载荷下复材易发生瞬时分层、脆性断裂。XTDIC-SPARK高速DIC测量系统，搭配高速摄像机完整记录冲击全过程，量化瞬态应变场、裂纹扩展速率，揭示复材高速冲击脆裂失效机理。

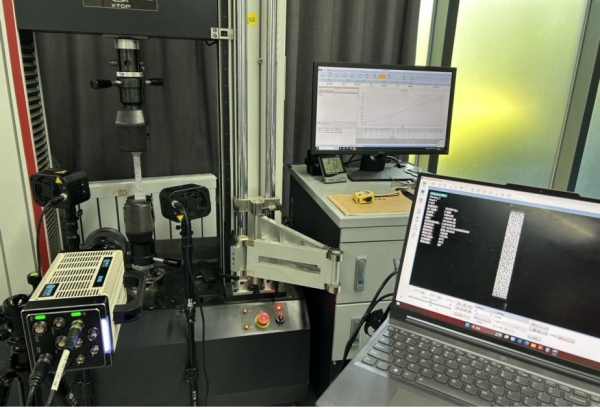

复材高速冲击DIC测试平台

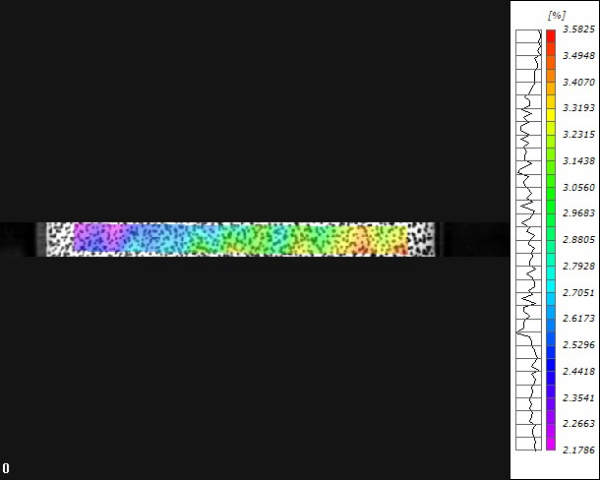

高速拉伸全场应变云图

应用4：碳-碳复合材料高温拉伸力学测试

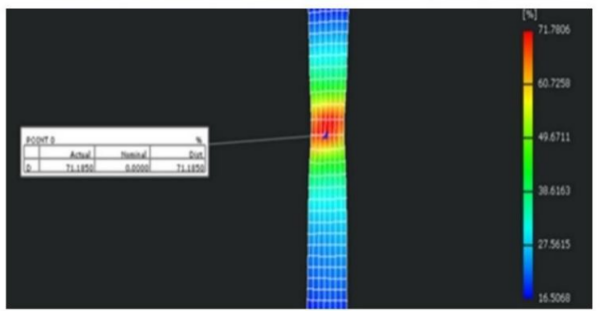

碳碳复材广泛用于航空热端部件，600~2000℃高温下基体热分解、界面脱粘会大幅降低力学性能。XTDIC高温DIC测量系统解决高温散斑失效、热辐射成像干扰问题，完成高温拉伸全场应变测量，对比常温和高温应力-应变响应，揭示高温损伤演化规律。

碳碳高温拉伸试样与测试光路

DIC与引伸计应变数据对比曲线

新拓三维XTDIC三维全场应变测量系统，为复合材料复杂结构、多介质环境以及不同应变速率下的力学性能表征，提供了一种强大、灵活且高精度的测量方案。它克服了传统方法在处理复杂力学特性及测试环境下的诸多限制，能够更准确、全面地揭示复合材料在实际载荷下的真实变形行为，对于材料设计、结构优化和失效分析具有不可替代的价值。

三、行业价值总结

先进复合材料各向异性、多失效模式的测试痛点长期依赖进口光学测量设备，新拓三维自主研发XTDIC系列产品方案形成复材全工况标准化测试方案，覆盖静态拉伸、高温持久、高速冲击、复杂拓扑轻量化结构测试，为复材研发、失效分析、结构轻量化设计提供高精度非接触DIC测量解决方案。

四、用户关注FAQ

Q1：复合材料层间分层损伤，DIC技术可以直接观测吗？

A：可以，分层区域会出现应变突变、位移不连续，DIC应变云图可直观识别分层起始位置、分层扩展范围，自动提取层间剪切应变数值。

Q2：编织织物复材表面纹理复杂，会影响DIC散斑匹配计算吗？

A：不会，可在织物表面喷涂均匀随机散斑覆盖原有纹理；配套织物专用相关算法，弱化纤维纹理干扰，保证特征点稳定跟踪。

Q3：高速冲击复材试验最低需要多少帧率相机？

A：根据冲击速度匹配，常规鸟撞、落锤冲击建议2~10万fps；穿甲、爆炸类超高应变率场景选用超高帧DIC高速机型。

Q4：高温碳碳复材测试最高支持多少摄氏度？

A：XTDIC-HighTemp高温机型最高支持2000℃，适配碳碳、陶瓷基、高温合金复材高温力学试验。

Q5：曲面复合材料构件可以使用DIC全场测量吗？

A：支持，双目立体DIC可重建三维曲面形貌，完整求解曲面全域三维位移与应变，不受平面试样限制。
