技术方案：XTOM系列照相式蓝光三维扫描+XTDP三维摄影测量全局校准

适配工件尺度：航空微型叶片～机身蒙皮、整机模型

核心技术：相位测量轮廓术、多视场全局拼接、复合材料表面自适应扫描

应用模块：老旧零件逆向复刻、气动外形优化、损伤修复再制造、加工精度验证

计量能力：全局拼接精度±0.015mm/m，局部最高6μm细节精度

一、航空航天三维数字化测量核心工程挑战

航空产品属于超高精密复合型装备，传统测量手段存在多重技术壁垒：

1、复杂曲面高精度还原难题：涡轮叶片翼型、机翼蒙皮、进气道自由曲面曲率连续变化，三坐标单点测量采样稀疏，无法完整复现气动型面；

2、特殊材质扫描适配性差：高温合金、碳纤维复合材料表面纹理复杂、反光/吸光特性差异大，易产生大面积噪点；

3、无图纸零件数字化逆向瓶颈：退役航发零部件、进口设备配套件无原始CAD图纸，手工测绘周期长；

4、大尺寸整机全局精度失控：机身、机翼分段扫描拼接累积误差大，形变、装配间隙无法全域量化；

5、海量点云数据处理效率低：传统扫描软件重建、网格简化耗时久，制约设计迭代速度。

依托照相式蓝光三维扫描+三维摄影测量全局定位复合技术，可一次性攻克曲面、材质、逆向、全局精度四大行业痛点，构建航空产品全生命周期数字化底座。

二、航空场景计量级3D扫描专业技术应用

2.1、摄影测量全局校准技术

针对机身、机翼等大尺寸分段工件，预先在工件表面粘贴编码标志点，通过独立摄影测量模块解算所有标志点三维坐标，建立全局统一坐标系，分段扫描点云自动对齐，彻底消除多视场拼接累积误差，全局精度稳定控制在±0.015mm/m 以内。

2.2、复合材料自适应光学算法

针对碳纤维复材哑光、纹理杂乱特性，优化蓝光光栅曝光策略，动态调节相机增益，过滤复材编织纹理带来的随机噪点，可获取连续光滑的曲面点云，满足气动外形仿真数据输入要求。

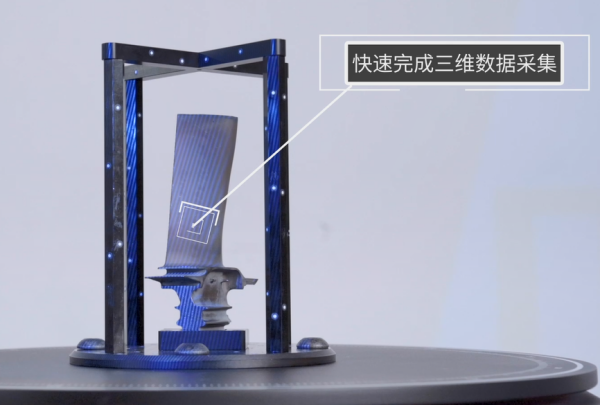

2.3、叶片专用深腔采集模式

航空涡轮叶片叶根榫槽、叶片后缘超薄结构属于典型深腔盲区，多角度同步成像，自动补全叶片背面、榫槽内侧点云，完整还原冷却微孔、叶型曲率，支撑无图纸逆向建模。

2.4、轻量化拓扑结构形变检测

扫描点云与理论拓扑优化CAD模型自动比对，以色谱云图量化轻量化支架、薄壁结构加工形变，验证拓扑优化仿真结果，为航空减重设计提供实测数据支撑。

三、航空航天典型落地场景工程案例

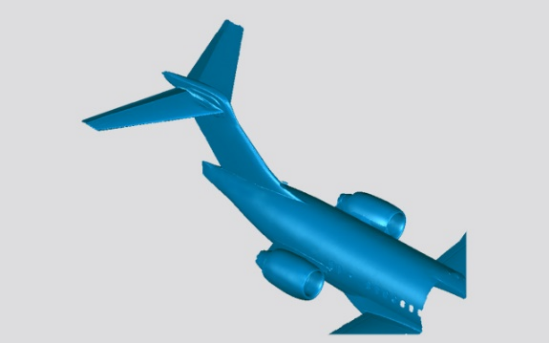

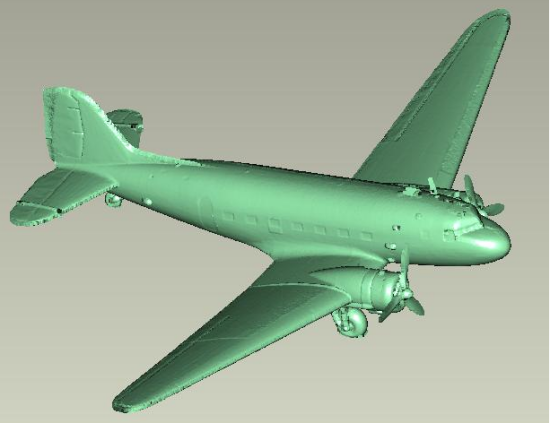

场景1：整机/航模逆向数字化重建

应用需求：退役机型数字化存档、新型航模气动外形迭代、进口机型国产化对标

技术流程：粘贴编码标志点→摄影测量全局定位→照相式蓝光分段扫描→点云拼接、网格简化→逆向CAD曲面重构→气动仿真数据输出

价值：整机逆向周期大幅缩短，完整保留机身蒙皮、舱门、起落架全部结构细节。

场景2：航空发动机涡轮叶片逆向与加工检测

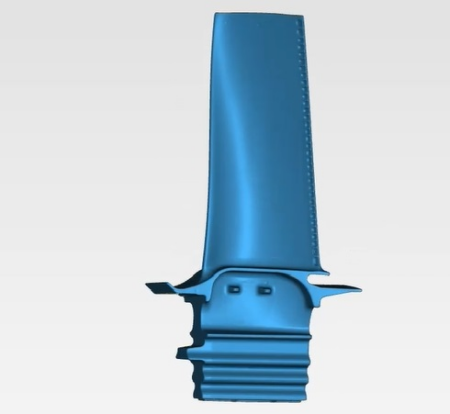

航空叶片3D扫描数据

工件特征：复杂弯扭翼型、冷却微孔、多级榫槽、超薄后缘。

应用价值：无图纸叶片逆向复刻；批量铸造叶片型面轮廓度检测；磨损叶片扫描获取修复基准模型，支撑增材制造再制造。

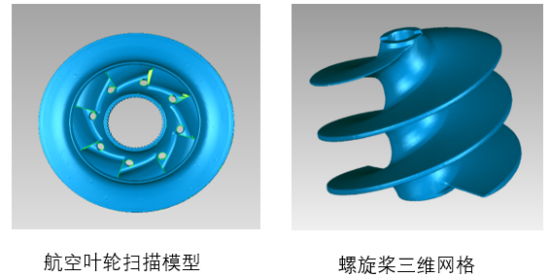

场景3：叶轮、螺旋桨复杂流体构件扫描

场景4：飞机机身覆盖件、内饰钣金件检测

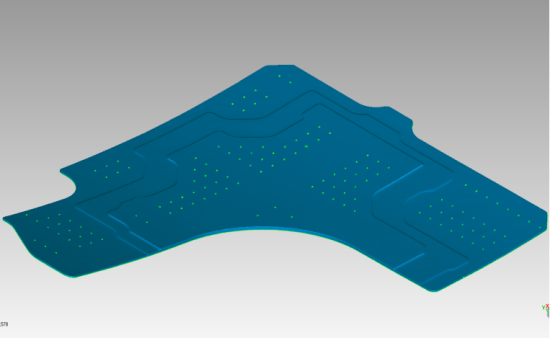

钣金件高密度点云网格

工件特征：大面积自由曲面、密集定位孔、折弯边缘

应用价值：全域检测钣金折弯形变、孔位位置度、装配贴合间隙，替代传统样板比对，数字化留存每件钣金加工数据。

蓝光3D扫描技术赋能航空制造的核心价值

1、老旧零件国产化替代提速：无图纸零部件逆向建模周期缩短 85%，突破进口设备技术封锁；

2、气动外形迭代效率提升：快速获取真实工件三维数据，修正仿真模型偏差，优化机翼、叶片气动性能；

3、损伤修复数字化支撑：磨损、腐蚀零部件扫描获取基准模型，支撑激光熔覆、3D 打印再制造；

4、研发试错成本大幅降低：减少实体原型加工次数，三维仿真前置，缩短新机研发周期；

5、全流程数据可追溯：扫描点云、检测报告、CAD 模型统一归档，满足航空行业质量追溯规范。
